Installation d'un filtre de CTA : étapes et bonnes pratiques
L’installation d’un filtre de CTA constitue une étape cruciale pour maintenir la qualité de l’air dans les environnements industriels et tertiaires. Une pose incorrecte peut compromettre l’efficacité de filtration, augmenter la consommation énergétique et réduire la durée de vie du système. Face à ces enjeux, maîtriser les bonnes pratiques d’installation devient indispensable pour tout responsable maintenance ou technicien intervenant sur des centrales de traitement d’air.
En tant que fabricant français de filtres à air industriels, FISA FILTRATION accompagne depuis ses installations les professionnels dans le choix et la compréhension des filtres adaptés à leurs systèmes CTA. Cet article détaille la procédure complète d’installation, les points de vigilance et les critères déterminants pour une filtration optimale.
Comprendre les filtres pour CTA et leurs spécificités
Qu’est-ce qu’un filtre de CTA ?
Un filtre de CTA (Centrale de Traitement d’Air) désigne un élément filtrant spécifiquement conçu pour équiper les systèmes de ventilation centralisés. Ces filtres assurent la purification de l’air entrant dans les bâtiments industriels, bureaux ou établissements recevant du public. Contrairement aux filtres domestiques, les filtres CTA doivent traiter des débits d’air importants tout en maintenant des pertes de charge maîtrisées.
La conception de ces filtres répond aux contraintes spécifiques des centrales : dimensions standardisées, résistance mécanique élevée, et performance de filtration conforme à la norme ISO 16890. Cette réglementation définit les classes d’efficacité ePM1, ePM2.5 et ePM10 selon la taille des particules captées, remplaçant l’ancienne classification EN 779.
Les différents types de filtres CTA disponibles
Les centrales de traitement d’air peuvent accueillir plusieurs technologies de filtration selon les besoins de l’application. Les filtres compact représentent la solution la plus répandue pour les installations standard. Leur média plissé offre une surface filtrante étendue dans un encombrement réduit, facilitant ainsi la manipulation lors des opérations de maintenance.
Pour les applications nécessitant une capacité de rétention supérieure, les filtres à poches constituent une alternative pertinente. Ces systèmes permettent de traiter des débits importants avec des intervalles de remplacement étendus. Les installations sensibles peuvent également intégrer des filtres compact rechargeable pour optimiser les coûts d’exploitation sur le long terme.
Certains environnements spécifiques requièrent des filtres spécialisés comme les filtres compact charbon actif pour le traitement des polluants gazeux, ou les filtres cadre carton média plissé pour les applications temporaires ou à budget maîtrisé.
Préparatifs avant l'installation d'un filtre CTA
Évaluation de la compatibilité filtre-système
L’installation débute par une vérification minutieuse de la compatibilité entre le nouveau filtre et le système existant. Cette étape implique la mesure précise des dimensions du compartiment filtrant ainsi que la vérification du sens de circulation de l’air. Les filtres CTA comportent généralement un marquage directionnel qu’il convient de respecter scrupuleusement.
La consultation de la documentation technique du filtre permet de s’assurer que ses caractéristiques (perte de charge initiale, débit nominal, classe d’efficacité) correspondent aux spécifications du système de ventilation. Un filtre surdimensionné peut créer des fuites d’air périphériques, tandis qu’un filtre sous-dimensionné risque de se déformer sous la pression.
Outils et équipements de sécurité nécessaires
La manipulation des filtres CTA nécessite un équipement de protection individuelle adapté : gants de protection, masque anti-poussière et combinaison jetable selon la nature des polluants traités. Les filtres usagés peuvent contenir des particules nocives qu’il convient de manipuler avec précaution.
L’outillage requis reste généralement simple : tournevis pour les systèmes de fixation, aspirateur pour le nettoyage du compartiment, et éventuellement un manomètre pour mesurer les pertes de charge avant et après installation. La préparation d’un conteneur adapté pour l’évacuation de l’ancien filtre facilite les opérations de changement.
Procédure étape par étape pour installer un filtre de CTA
Arrêt sécurisé du système de ventilation
Toute intervention sur une centrale de traitement d’air débute impérativement par l’arrêt complet du système de ventilation. Cette mesure de sécurité protège l’intervenant des risques liés au mouvement des pièces mécaniques et évite la dispersion de particules lors de la manipulation des filtres.
La procédure d’arrêt inclut la coupure de l’alimentation électrique des ventilateurs, la fermeture des registres d’air si le système en comporte, et l’attente d’un délai suffisant pour l’arrêt complet des pièces en mouvement. Cette phase de sécurisation conditionne la réussite et la sécurité de l’ensemble de l’opération.
Retrait de l’ancien filtre et nettoyage du compartiment
L’extraction de l’ancien filtre nécessite des précautions particulières pour limiter la remise en suspension des particules accumulées. Le filtre usagé doit être manipulé avec délicatesse et immédiatement placé dans un sac plastique étanche pour éviter toute contamination de l’environnement de travail.
Une fois l’ancien filtre évacué, le nettoyage du compartiment filtrant devient primordial. Cette étape comprend l’aspiration des dépôts de poussière, l’essuyage des surfaces avec un chiffon humide, et la vérification de l’état des joints d’étanchéité. Un compartiment propre garantit l’efficacité du nouveau filtre et prolonge sa durée de vie.

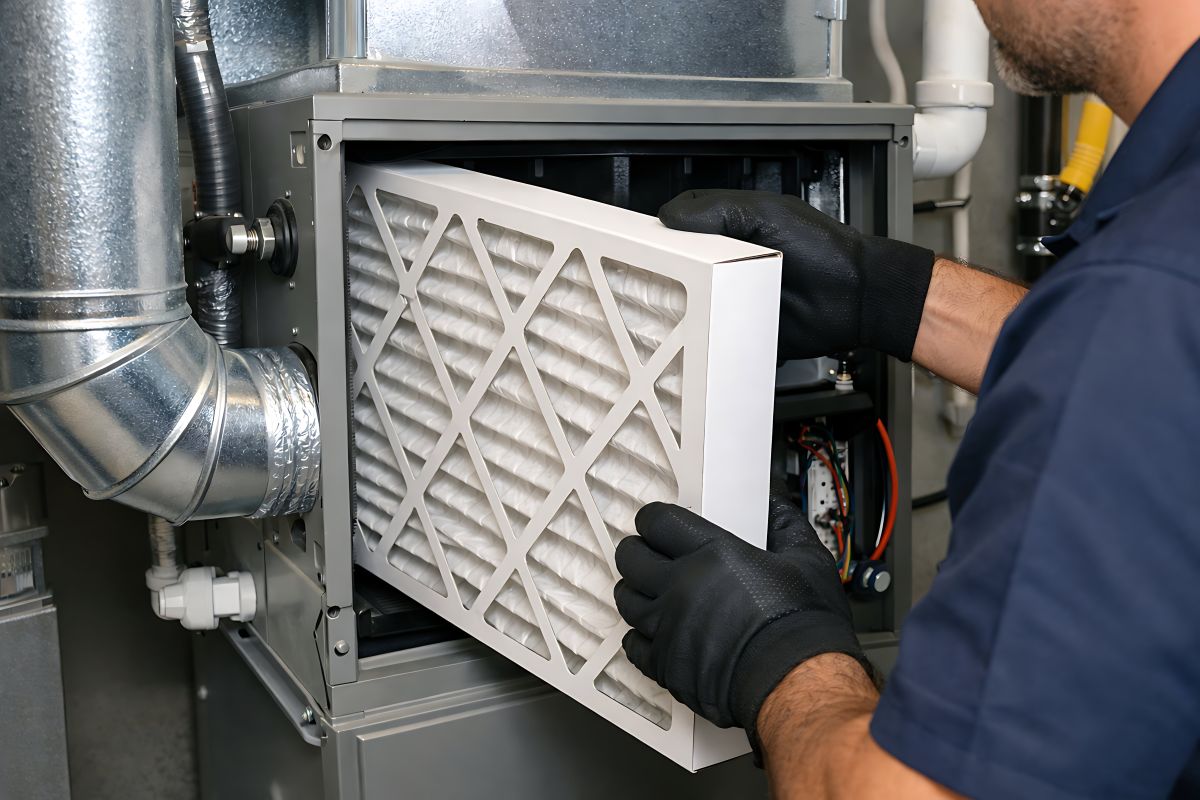

Mise en place du nouveau filtre CTA
L’installation du nouveau filtre requiert une attention particulière au positionnement et à l’orientation. Le respect du sens de circulation de l’air, indiqué par des flèches sur le cadre du filtre, conditionne l’efficacité de la filtration. Une orientation inversée peut endommager le média filtrant et compromettre les performances.
L’insertion du filtre dans son compartiment doit se faire progressivement pour éviter d’endommager le média plissé. Le positionnement final doit assurer un contact parfait avec les joints d’étanchéité sur tout le périmètre. Tout espace libre autour du filtre constitue un point de passage préférentiel pour l’air non filtré, réduisant significativement l’efficacité globale du système.
Vérifications post-installation et mise en service
Contrôles d’étanchéité et de bon positionnement
La vérification de l’étanchéité constitue l’étape critique suivant l’installation. Ce contrôle visuel porte sur le contact entre le cadre du filtre et les joints du compartiment, la planéité du média filtrant, et l’absence de déformation ou de pli susceptible de créer des fuites.
Les systèmes de verrouillage ou de fixation du filtre doivent être actionnés selon les recommandations du fabricant. Une fixation insuffisante peut permettre au filtre de se déplacer sous l’effet de la pression, créant des fuites périphériques. À l’inverse, un serrage excessif risque de déformer le cadre et de compromettre l’étanchéité.
Réglages et surveillance des premiers fonctionnements
La remise en service du système s’effectue progressivement pour permettre au filtre de s’adapter à ses conditions de fonctionnement. Le démarrage des ventilateurs doit être accompagné d’une surveillance attentive des paramètres de fonctionnement : perte de charge, débit d’air, et absence de vibrations ou de bruits anormaux.
Les premières heures de fonctionnement permettent de détecter d’éventuels défauts d’installation : sifflements caractéristiques d’une fuite d’air, augmentation anormale de la perte de charge révélatrice d’un mauvais positionnement, ou déformation progressive du média filtrant. Ces signaux d’alerte nécessitent un arrêt immédiat pour correction.
Maintenance préventive et remplacement des filtres CTA
Fréquence de remplacement selon les conditions d’usage
La durée de vie d’un filtre CTA dépend étroitement des conditions d’exploitation : concentration de polluants dans l’air aspiré, débit de fonctionnement, et hygrométrie ambiante. Les environnements industriels poussiéreux nécessitent des remplacements plus fréquents que les applications tertiaires classiques.
La norme ISO 16890 recommande un remplacement lorsque la perte de charge atteint 200 Pa pour les filtres ISO Coarse et 300 Pa pour les filtres ePM 10, ePM 2.5 et ePM 1, valeur correspondant à un encrassement significatif du média filtrant. Cette limite technique permet d’optimiser l’équilibre entre efficacité de filtration et consommation énergétique du système de ventilation.
Un suivi régulier des performances permet d’anticiper les besoins de remplacement et d’éviter les arrêts non programmés. L’installation d’un manomètre différentiel facilite ce suivi en affichant en permanence la perte de charge du filtre.
Signaux d’alerte nécessitant un changement anticipé
Certains indicateurs justifient un remplacement anticipé même si la perte de charge reste acceptable. La déformation visible du média filtrant, la présence de traces d’humidité ou de moisissures, ou l’apparition d’odeurs inhabituelles signalent une dégradation du filtre nécessitant une intervention immédiate.
Les variations importantes de débit d’air ou l’apparition de poussières en aval du filtre indiquent généralement une défaillance de l’étanchéité ou une dégradation du média filtrant. Ces situations compromettent la qualité de l’air intérieur et justifient un arrêt programmé pour diagnostic et remplacement.
Critères de sélection d'un filtre de CTA adapté
Classes de filtration selon la norme ISO 16890
Le choix d’un filtre CTA s’appuie sur la classification ISO 16890 qui définit trois catégories principales selon la taille des particules captées. Les filtres ePM1 (efficaces sur les particules ≥1 µm) conviennent aux environnements nécessitant une filtration fine, notamment pour la protection des occupants contre les polluants atmosphériques.
Les filtres ePM2.5 et ePM10 s’adressent respectivement à la capture des particules moyennes et grossières. Cette classification remplace l’ancienne nomenclature F7, F8, F9 pour les filtres fins et G3, G4, M5 pour les filtres de préfiltration, aujourd’hui regroupés sous la dénomination ISO Coarse.
Dimensionnement et caractéristiques techniques
Le dimensionnement d’un filtre CTA résulte d’un calcul intégrant le débit d’air à traiter, la vitesse de passage recommandée à travers le média, et les contraintes d’encombrement du compartiment filtrant. Une vitesse excessive accélère l’encrassement et augmente les pertes de charge, tandis qu’une vitesse insuffisante peut compromettre la performance économique de votre CTA.
Les caractéristiques du média filtrant (densité, plissage, traitement anti-microbien) influencent directement les performances et la durée de vie du filtre. FISA FILTRATION propose une gamme de filtres à air industriels développée pour répondre aux exigences spécifiques de chaque application, depuis la préfiltration grossière jusqu’à la filtration fine haute efficacité.
L’installation correcte d’un filtre de CTA nécessite une approche méthodique respectant les règles de sécurité et les spécifications techniques. Cette démarche garantit l’efficacité de la filtration, optimise la consommation énergétique du système, et contribue à maintenir une qualité d’air intérieur satisfaisante.
Les professionnels souhaitant bénéficier d’un accompagnement personnalisé dans le choix de leurs filtres CTA peuvent solliciter l’expertise de FISA FILTRATION. Notre équipe technique analyse les spécificités de chaque installation pour proposer des solutions de filtration adaptées aux contraintes opérationnelles et réglementaires.
Pour toute demande d’information ou de devis personnalisé, notre service commercial reste à votre disposition via notre page de contact ou directement par le biais de notre formulaire de demande de devis.
