Flux laminaire et salle blanche : comprendre les enjeux de filtration

Définition et principe du flux d’air laminaire

Un flux laminaire désigne un écoulement d’air unidirectionnel, régulier et sans turbulence, où toutes les particules d’air se déplacent parallèlement selon des trajectoires prévisibles. Cette configuration aérodynamique particulière permet d’évacuer efficacement les contaminants générés à l’intérieur d’un espace protégé, empêchant leur dispersion et leur accumulation.

Le principe repose sur la création d’un rideau d’air propre qui balaye continuellement la zone de travail. Contrairement aux systèmes de ventilation conventionnels où l’air circule de manière turbulente, le flux laminaire maintient une vitesse constante comprise généralement entre 0,3 et 0,5 m/s, suffisante pour entraîner les particules sans créer de remous perturbateurs.

Cette technique de traitement d’air constitue l’épine dorsale des salles blanches de classe ISO 5 et supérieures, où les exigences de propreté particulaire atteignent des niveaux drastiques. L’homogénéité du flux garantit une répartition uniforme de la propreté sur l’ensemble de la surface traitée.

Différence entre flux laminaire vertical et horizontal

Les systèmes à flux laminaire se déclinent selon deux configurations principales, chacune adaptée à des contraintes spécifiques d’implantation et d’usage.

Le flux laminaire vertical propulse l’air filtré du plafond vers le sol, où il est évacué par des grilles de reprise périphériques ou centrales. Cette configuration offre l’avantage de suivre la gravité naturelle, facilitant l’entraînement des particules vers le bas. Elle s’avère particulièrement efficace pour les postes de travail manipulant des produits sensibles à la contamination descendante.

Le flux laminaire horizontal fait circuler l’air parallèlement au plan de travail, depuis un mur filtrant vers la paroi opposée. Cette orientation convient aux espaces contraints en hauteur ou lorsque les opérations nécessitent un accès libre par le dessus. Toutefois, elle requiert une vigilance accrue dans le positionnement des opérateurs pour éviter qu’ils ne perturbent l’écoulement ou ne génèrent des zones d’ombre aérodynamiques.

Performances de filtration selon la norme EN 1822

Les filtres HEPA (High Efficiency Particulate Air) constituent l’élément déterminant de tout système de flux laminaire grâce à leurs performances exceptionnelles de rétention particulaire. La norme EN 1822 définit précisément leurs caractéristiques et classe les filtres HEPA selon leur efficacité minimale : H13 (99,95% sur particules de 0,3 μm) et H14 (99,995% sur particules de 0,3 μm).

Cette classification repose sur des tests rigoureux effectués avec des aérosols calibrés, garantissant la reproductibilité et la fiabilité des performances annoncées. Chaque filtre HEPA utilisé en application critique fait l’objet d’un rapport d’essai individuel attestant de sa conformité aux spécifications requises.

Les filtres ULPA (Ultra Low Penetration Air) étendent cette gamme vers des efficacités encore supérieures : U15 (99,9995%), U16 (99,99995%) et U17 (99,999995%), répondant aux exigences des environnements les plus critiques. Ces performances exceptionnelles s’accompagnent naturellement de pertes de charge plus élevées, nécessitant des équipements de ventilation dimensionnés en conséquence.

Intégration des filtres dans les systèmes laminaires

L’intégration des filtres salle blanche dans les installations à flux laminaire nécessite une conception soignée pour préserver l’intégrité du flux tout en facilitant la maintenance. Les filtres laminaires se caractérisent par leur conception spécifique, optimisée pour délivrer un écoulement uniforme sur toute leur surface.

Les plénums de distribution amont permettent d’homogénéiser la pression et la répartition du débit avant le passage au travers du média filtrant. Cette étape conditionne directement l’uniformité du flux en sortie, critère fondamental pour maintenir les performances de balayage dans la zone protégée.

L’étanchéité périphérique des filtres revêt une importance capitale, tout défaut compromettant l’efficacité globale du système par création de fuites parasites. Les méthodes d’étanchéité liquide ou par joint compressible doivent être sélectionnées selon les contraintes d’exploitation et de maintenance de l’installation.

Secteurs pharmaceutique et biotechnologie

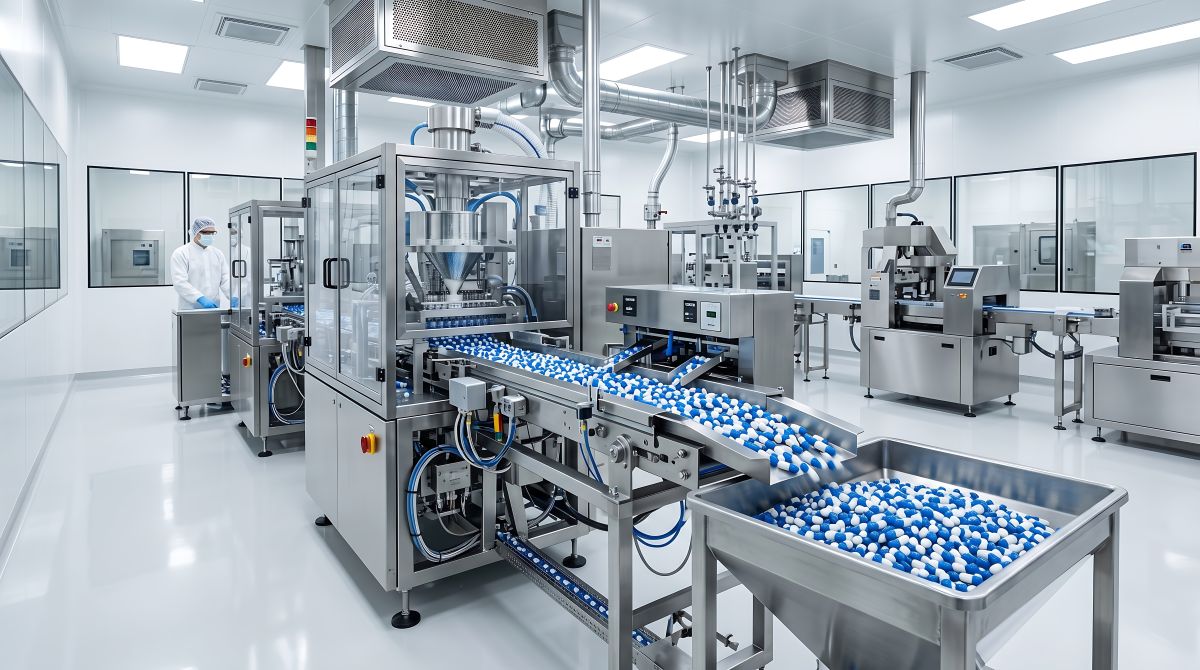

L’industrie pharmaceutique constitue le domaine d’application historique et principal des technologies de flux laminaire. La production de médicaments stériles, qu’il s’agisse de formes injectables, d’implants ou de produits biologiques, impose des conditions de propreté microbiologique et particulaire drastiques.

Les zones de remplissage aseptique concentrent les exigences les plus sévères, avec des classifications ISO 5 en fonctionnement sous flux laminaire. Ces environnements ultra-propres préviennent toute contamination susceptible de compromettre la stérilité du produit final et la sécurité des patients.

La biotechnologie moderne amplifie ces contraintes avec la manipulation d’organismes génétiquement modifiés ou de cultures cellulaires particulièrement sensibles. Les enceintes de sécurité biologique associent flux laminaire et confinement pour protéger simultanément le produit, l’opérateur et l’environnement extérieur.

Industries électronique et microélectronique

La fabrication de composants électroniques de haute technologie représente un autre secteur d’application majeur des flux laminaires. La miniaturisation croissante des circuits intégrés rend ces produits extrêmement vulnérables aux contaminations particulaires, même submicroniques.

Les salles blanches de l’industrie des semi-conducteurs atteignent des niveaux de propreté exceptionnels, souvent en classe ISO 3 ou supérieure. Les flux laminaires y assurent l’évacuation continue des particules générées par les procédés de gravure, dépôt ou photolithographie.

L’assemblage de composants optiques de précision, tels que les lasers ou les fibres optiques, bénéficie également de ces environnements protégés. La moindre particule déposée sur une surface optique peut dégrader significativement les performances du composant fini.

Critères de sélection des filtres laminaires

La sélection de filtres adaptés aux applications en flux laminaire dépend de plusieurs paramètres techniques et opérationnels à analyser conjointement. Le niveau de propreté requis détermine en premier lieu la classe de filtration nécessaire, depuis les filtres EPA E11-E12 pour les applications moins critiques jusqu’aux filtres ULPA pour les environnements ultra-propres.

Les débits de traitement d’air influencent directement le dimensionnement et le nombre de filtres à installer. Un sous-dimensionnement provoque une élévation excessive de la vitesse de passage à travers le média filtrant, dégradant l’uniformité du flux et accélérant le colmatage. À l’inverse, un surdimensionnement génère des coûts d’investissement et d’exploitation injustifiés.

La compatibilité chimique entre le média filtrant et l’atmosphère de l’installation conditionne la durée de vie des filtres. Certains procédés industriels génèrent des vapeurs agressives susceptibles de dégrader prématurément les fibres filtrantes ou les joints d’étanchéité.

FISA FILTRATION propose différents filtres laminaires

La surveillance de l’état des filtres HEPA constitue un enjeu critique pour maintenir les performances des systèmes de flux laminaire. Le suivi de la perte de charge différentielle fournit l’indicateur principal du niveau d’encrassement, avec des seuils de remplacement observés autour de 600 Pa pour les filtres HEPA et 800 Pa pour les filtres ULPA.

Les contrôles d’intégrité périodiques vérifient l’absence de perforations ou de fuites dans le média filtrant susceptibles de compromettre l’efficacité de filtration. Ces tests par aérosol permettent de localiser précisément les défauts et d’évaluer leur criticité selon l’application concernée.

Le remplacement des filtres HEPA nécessite des précautions particulières pour éviter la recontamination de l’installation. Les procédures de dépose et de pose doivent intégrer les risques de remise en suspension des particules accumulées sur les filtres usagés. La réparation d’un filtre HEPA est proscrite, tout filtre endommagé devant être remplacé intégralement.

La planification du renouvellement des filtres optimise les coûts d’exploitation tout en garantissant la continuité de service. FISA FILTRATION propose un service de cadencement des livraisons permettant d’anticiper les besoins de remplacement selon l’historique de chaque installation.

Les flux laminaires équipés de filtres HEPA performants constituent la solution de référence pour créer et maintenir des environnements ultra-propres. Leur conception et leur exploitation requièrent une expertise technique approfondie pour optimiser les performances tout en maîtrisant les coûts. FISA FILTRATION, fabricant français implanté sur site industriel, accompagne les industriels dans le choix et la fourniture de solutions de filtration adaptées aux exigences spécifiques de chaque application. L’expertise développée au fil des années permet de proposer des filtres EPA, HEPA et ULPA répondant aux normes les plus strictes du secteur.
