Comment prévenir l'explosion de poussières en zone ATEX : guide de sécurisation industrielle

Le triangle d’explosion : trois éléments indissociables

L’explosion de poussières résulte de la réunion simultanée de trois conditions fondamentales, formant ce que les experts appellent le « triangle d’explosion ». Le premier élément concerne la présence de poussières combustibles en suspension dans l’air, créant un nuage dont la concentration se situe entre les limites inférieure et supérieure d’explosivité. Ces poussières peuvent être d’origine très diverse : métallique (aluminium, magnésium), organique (farine, sucre, amidon), synthétique (résines, plastiques) ou encore minérale (charbon, soufre).

Le deuxième élément implique un comburant, généralement l’oxygène présent naturellement dans l’atmosphère. Dans un environnement industriel standard, cette condition est constamment remplie. Le troisième élément déterminant reste la source d’ignition, qui peut prendre différentes formes : étincelle électrostatique, échauffement mécanique, arc électrique, surface chaude, ou encore flamme nue.

Paramètres influençant le potentiel explosif

Plusieurs facteurs déterminent l’intensité du risque d’explosion de poussières. La granulométrie constitue un paramètre critique : plus les particules sont fines, plus leur surface spécifique augmente et leur potentiel explosif s’accroît. Les poussières inférieures à 500 microns présentent généralement un caractère explosif, avec un risque maximal pour les particules de 10 à 50 microns.

La concentration du nuage de poussières influence directement la violence de l’explosion. Entre 50 et 2000 grammes par mètre cube, la plupart des poussières combustibles peuvent exploser, avec des pressions pouvant atteindre plusieurs bars et des vitesses de montée en pression extrêmement rapides.

L’humidité relative joue également un rôle modérateur : un taux d’humidité élevé tend à réduire le risque d’explosion en agglomérant les particules et en diminuant leur capacité à rester en suspension. Néanmoins, cette protection naturelle reste insuffisante pour garantir la sécurité dans un environnement industriel.

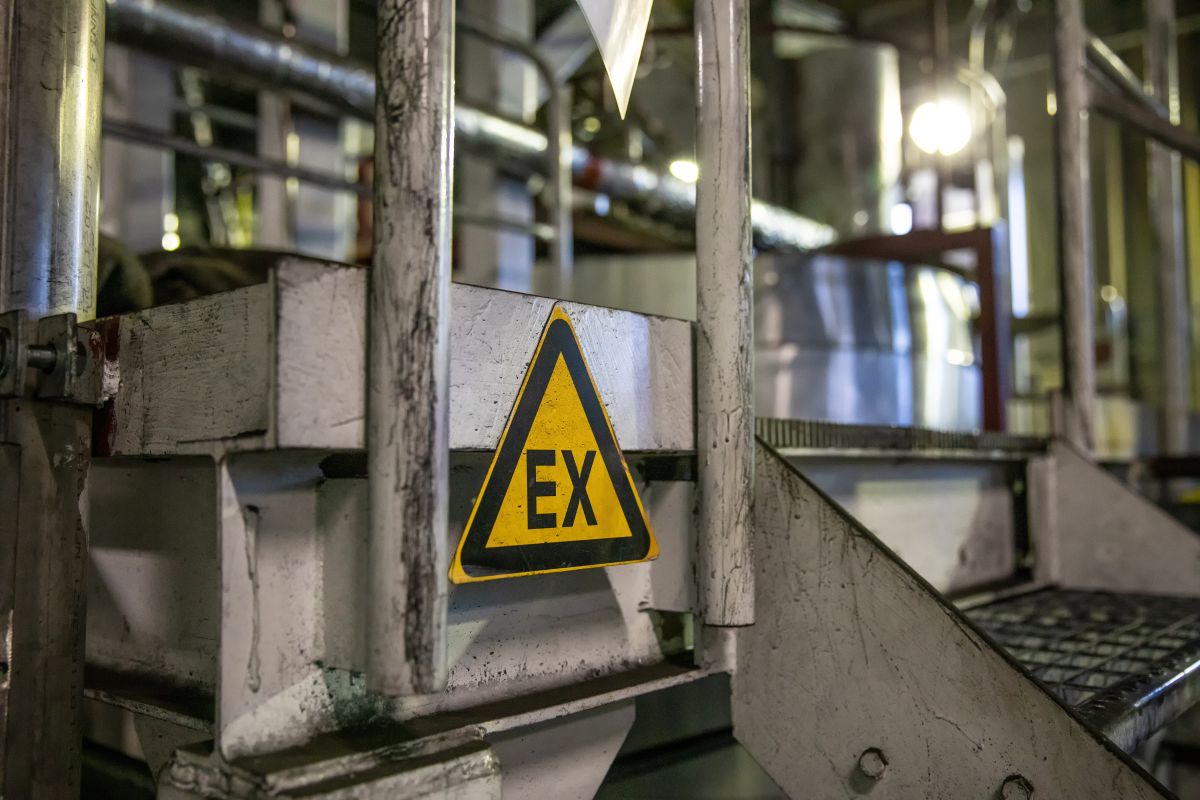

Définition et périmètre d’application ATEX

La directive européenne ATEX (ATmosphères EXplosibles) 2014/34/UE et la directive 1999/92/CE établissent un cadre réglementaire strict pour les installations industrielles présentant des risques d’explosion. Cette réglementation s’applique à tous les lieux de travail où peuvent se former des atmosphères explosives, qu’elles soient gazeuses, vapeurs ou poussières.

La classification ATEX distingue plusieurs zones selon la fréquence et la durée de présence d’atmosphères explosives. Pour les poussières combustibles, trois zones sont définies : la zone 20 correspond aux emplacements où une atmosphère explosive sous forme de nuage de poussières combustibles est présente en permanence, pendant de longues périodes ou fréquemment. La zone 21 concerne les emplacements où une atmosphère explosive peut se former occasionnellement en fonctionnement normal. Enfin, la zone 22 englobe les emplacements où une atmosphère explosive ne se forme qu’en cas de dysfonctionnement et pour une courte durée.

Obligations légales et responsabilités industrielles

Les exploitants d’installations classées ATEX doivent respecter des obligations strictes en matière d’évaluation des risques. Le document relatif à la protection contre les explosions (DRPCE) constitue l’élément central de cette démarche. Ce document doit identifier les matières pouvant former des atmosphères explosives, évaluer la probabilité de formation et de persistance de ces atmosphères, analyser les sources d’ignition potentielles, et définir les mesures de prévention et de protection appropriées.

La formation du personnel représente également une obligation légale incontournable. Les opérateurs travaillant en zone ATEX doivent être sensibilisés aux risques spécifiques, formés aux procédures de sécurité, et régulièrement informés de l’évolution des consignes. Cette formation doit être documentée et actualisée périodiquement.

Le contrôle périodique des installations constitue un autre pilier de la réglementation ATEX. Les équipements de protection, les systèmes de détection, et l’ensemble des dispositifs de sécurité doivent faire l’objet de vérifications régulières par des organismes compétents. Ces contrôles permettent de s’assurer du maintien du niveau de sécurité dans le temps.

Accumulation électrostatique dans les systèmes de filtration

Les systèmes de dépoussiérage présentent des risques particuliers en zone ATEX en raison des phénomènes électrostatiques inhérents au processus de filtration. Le choc de l’air chargé en poussières sur les media filtrants génère des charges électrostatiques par effet triboélectrique.

Cette accumulation électrostatique peut atteindre des potentiels suffisamment élevés pour générer des étincelles lors de décharges brutales. Le risque s’avère particulièrement critique lors des opérations de maintenance, notamment pendant le remplacement des cartouches de dépoussiérage. Le simple contact d’un opérateur non relié à la terre peut provoquer une décharge électrostatique susceptible d’initier une explosion.

La nature des poussières influence directement l’intensité de ces phénomènes. Les poussières organiques et synthétiques présentent généralement des propriétés isolantes marquées, favorisant l’accumulation de charges. À l’inverse, certaines poussières métalliques peuvent présenter des caractéristiques conductrices, modifiant le comportement électrostatique du système.

Conception sécurisée des installations de dépoussiérage

La prévention du risque ATEX dans le dépoussiérage nécessite une approche globale intégrant plusieurs niveaux de protection. La mise à la terre constitue la mesure de base : tous les éléments métalliques de l’installation doivent être reliés électriquement et connectés à un réseau de terre efficace. Cette mesure permet d’évacuer les charges électrostatiques avant qu’elles n’atteignent des niveaux dangereux.

Le choix des matériaux revêt également une importance cruciale. Les media filtrants doivent présenter des propriétés antistatiques adaptées au niveau de risque de la zone concernée. L’utilisation de fibres conductrices ou de traitements antistatiques permet de limiter l’accumulation de charges tout en maintenant les performances de filtration requises. C’est pourquoi, FISA FILTRATION propose des cartouches de dépoussiérage avec media antistatiques, certifiés par INERIS.

La vitesse de passage de l’air dans les conduits et à travers les filtres doit être maîtrisée pour limiter la génération de charges électrostatiques. Des vitesses excessives augmentent les phénomènes triboélectriques et accroissent le risque d’explosion.

Technologie des media antistatiques

Les cartouches de dépoussiérage antistatiques intègrent des fibres conductrices ou des traitements spécifiques permettant d’évacuer les charges électrostatiques générées pendant la filtration. Ces media techniques combinent efficacité de captation des particules et dissipation contrôlée des charges électriques.

La structure plissée des cartouches antistatiques doit être conçue pour maintenir la continuité électrique sur toute la surface filtrante. Les plis sont généralement renforcés par des fils conducteurs assurant l’évacuation des charges vers le support métallique de la cartouche. Ainsi, notre décharge se fait par le revêtement aluminisé.

Performances de filtration en zone ATEX

L’intégration de propriétés antistatiques ne doit pas compromettre l’efficacité de filtration des cartouches. Les media développés pour les applications ATEX, certifiés INERIS, maintiennent des performances de captation élevées, avec des efficacités comparables aux cartouches standard.

La perte de charge initiale constitue un paramètre important pour le dimensionnement des installations. Les cartouches antistatiques présentent généralement des caractéristiques similaires aux versions standard, avec des pertes de charge initiales comprises entre 100 et 200 Pa selon le débit et la nature du media.

La capacité de colmatage et la montée en perte de charge évoluent selon les caractéristiques des poussières traitées. Pour optimiser les performances, il convient de respecter les débits recommandés et de surveiller régulièrement l’évolution de la perte de charge pour anticiper les opérations de maintenance.

Processus de certification INERIS

L’INERIS (Institut National de l’Environnement industriel et des RISques) propose une certification spécifique pour les équipements destinés aux zones ATEX. La certification Electrostatic INERIS valide le comportement électrostatique des cartouches de dépoussiérage selon les exigences de la directive ATEX.

Cette certification implique des essais rigoureux en laboratoire reproduisant les conditions réelles d’utilisation. Les tests évaluent la résistance électrique du media, la capacité de dissipation des charges, et le comportement sous différentes conditions d’humidité et de température. Les cartouches certifiées doivent démontrer leur aptitude à évacuer les charges électrostatiques dans des délais compatibles avec la sécurité.

Le processus de certification couvre également l’analyse de la conception, l’évaluation des matériaux utilisés, et la validation des procédures de fabrication. Cette approche globale garantit la reproductibilité des performances et la fiabilité dans le temps.

Marquage et traçabilité des équipements certifiés

Les cartouches bénéficiant de la certification Electrostatic INERIS portent un marquage spécifique permettant leur identification et leur traçabilité. Ce marquage indique le niveau de certification obtenu et les conditions d’utilisation validées.

La documentation accompagnant les cartouches certifiées précise les caractéristiques techniques validées, les conditions d’installation et de maintenance, ainsi que les précautions d’emploi spécifiques aux zones ATEX. Cette documentation constitue un élément essentiel pour la constitution du dossier ATEX de l’installation.

La traçabilité des cartouches certifiées permet de suivre leur utilisation et de planifier leur remplacement dans le respect des exigences réglementaires. Cette traçabilité facilite également les contrôles périodiques requis par la réglementation ATEX.

Maîtrise des pertes de charge

Les pertes de charge constituent un paramètre critique pour la sécurité et l’efficacité énergétique des installations ATEX. Une perte de charge excessive peut conduire à des dépressions importantes dans le système, favorisant les infiltrations d’air parasites et perturbant l’équilibre aéraulique.

La perte de charge initiale des cartouches neuves doit être compatible avec les caractéristiques du ventilateur et permettre une réserve suffisante pour l’évolution en cours d’utilisation. Cette réserve garantit le maintien du débit nominal jusqu’au remplacement des cartouches.

Le suivi de l’évolution des pertes de charge permet d’optimiser les intervalles de maintenance et d’anticiper les opérations de remplacement. Des manomètres différentiels installés de part et d’autre du système de filtration fournissent cette information en temps réel.

Critères de maintenance et d’exploitation

La maintenance des équipements de dépoussiérage en zone ATEX requiert des procédures spécifiques garantissant la sécurité des intervenants. Le remplacement des cartouches doit s’effectuer selon un protocole strict incluant la consignation électrique, la vérification de l’absence d’atmosphère explosive, et l’utilisation d’équipements de protection individuelle adaptés.

La fréquence de remplacement des cartouches dépend de plusieurs facteurs : nature et concentration des poussières, conditions d’exploitation, et performances attendues. Cette fréquence doit être établie sur la base de l’expérience opérationnelle et ajustée selon l’évolution des paramètres de fonctionnement.

Le stockage des cartouches de rechange doit respecter les conditions préconisées par le fabricant pour préserver leurs propriétés antistatiques. Un stockage inapproprié peut dégrader les caractéristiques certifiées et compromettre la sécurité lors de leur utilisation.

FISA FILTRATION accompagne les industriels dans cette démarche de sécurisation en proposant des cartouches de dépoussiérage avec media antistatique certifiées Electrostatic INERIS. Notre expertise de fabricant français nous permet de développer des solutions adaptées aux spécificités de chaque application, tout en garantissant le respect des exigences réglementaires les plus strictes.

La prévention de l’explosion de poussières en zone ATEX représente un enjeu majeur de sécurité industrielle. Cette prévention repose sur une approche méthodique intégrant l’analyse des risques, le choix d’équipements certifiés, et la mise en place de procédures d’exploitation rigoureuses. Les cartouches de dépoussiérage antistatiques constituent une solution éprouvée, à condition de respecter les critères de sélection appropriés et de maintenir un niveau de surveillance adapté. L’expertise d’un fabricant spécialisé comme FISA FILTRATION s’avère précieuse pour guider les industriels dans leurs choix techniques et garantir la conformité de leurs installations aux exigences ATEX.
