Cadre carton

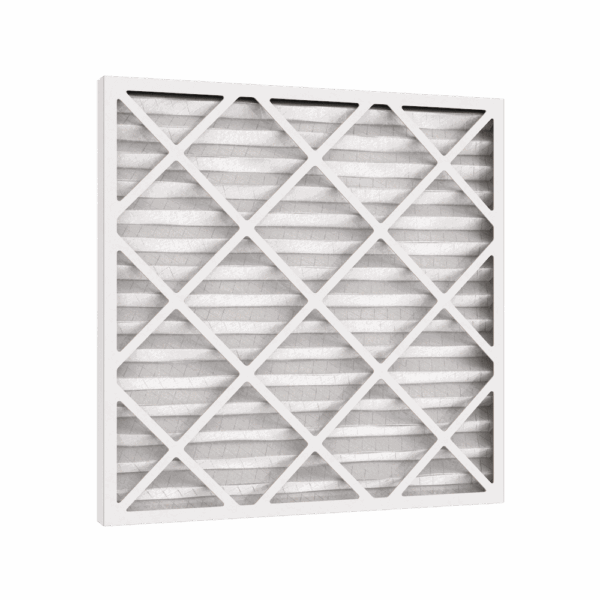

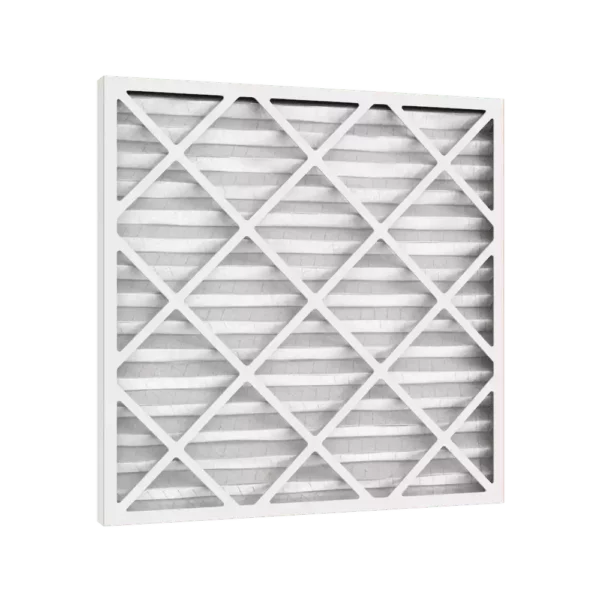

Filtre cadre carton media plissé

Pré-filtre léger et robuste pour protéger votre centrale de traitement de l'air des grosses particules. Il se décline de G2 à M5 en fabrication sur-mesure.
Pré-filtre léger et robuste pour protéger votre centrale de traitement de l'air des grosses particules. Il se décline de G2 à M5 en fabrication sur-mesure.
Ajouter au devis
Sur-Mesure

Domaines d'application

Filtre cadre carton media plissé

  • Filtration fine

    : Elimination efficace des particules fines jusqu'à 1 micron dans les centrales de traitement d'air.

  • Pré-filtration

    : Optimise les performances des centrales de traitement d’air en éliminant les particules en amont.
Idéal dans les bâtiments professionnels dans les diffuseurs plafonniers des salles de réunions et bureaux.

Compact et performant, notre filtre entièrement incinérable propose une structure carton solide et durable. Le média plissé en fibre synthétique garanti une surface de filtration optimale et améliore la qualité de l'air en capturant efficacement les particules grossières.

Caractéristiques Générales

– Cadre carton robuste
– Média plissé collé aux 4 côtés pour la bonne tenue
des plis, dans un cadre renforcé, avec croisillons de
maintien en entrée et sortie d’air
– Perte de charge finale recommandée : de 150 Pa à 200 Pa
– Température maximum d’utilisation : 80°C en continu
– Tolérance des mesures +/- 2 mm
– Éviter les ambiances trop humides




    OPTIONS

    – Toutes dimensions sur mesure
    – Disponible en efficacité G2 à M5 EN779
    – Existe en inox, galva plastique et polyester
    – Pose de joints
    – Cadre luté
    – Média F1 ou M1 sur demande

    Image du schéma du tableau
    Description Longueur (mm)  Largeur (mm)  Epaisseur (mm)  Efficacité EN 779:2012  Efficacité ISO 16890 Débit d’air (m³/h) Vitesse de passage de l’air Perte de charge initiale (Pa) Perte de charge finale recommandée (Pa)

    CPL-12-12-1

    		 292 292 20 G4 ePM COARSE 80% 460 1,5 m/s 45 150
    CPL-12-12-2 292 292 45 G4 ePM COARSE 85% 770 2,5 m/s 65 200
    CPL-12-12-4 292 292 95 G4 ePM COARSE 80% 829 2,7 m/s 53 200
    CPL-12P-37037045 368 368 45 / 12 plis G4 ePM COARSE 85% 1220 2,5 m/s 65 200
    CPL-12P-37037095 368 368 95 / 12 plis G4 ePM COARSE 80% 1316 2,7 m/s 53 200
    CPL-12-24-1 592 287 20 G4 ePM COARSE 80% 917 1,5 m/s 45 150
    CPL-12-24-2 592 287 45 G4 ePM COARSE 85% 1530 2,5 m/s 65 200
    CPL-12-24-4 592 287 95 G4 ePM COARSE 80% 1651 2,7 m/s 53 200
    CPL-16-20-1 495 395 20 G4 ePM COARSE 80% 1053 1,5 m/s 45 150
    CPL-16-20-2 492 395 45 G4 ePM COARSE 85% 1760 2,5 m/s 65 200
    CPL-16-20-4 492 395 95 G4 ePM COARSE 80% 1896 2,7 m/s 53 200
    CPL-16-24-1 592 395 20 G4 ePM COARSE 80% 1264 1,5 m/s 45 150
    CPL-16-25-1 622 395 20 G4 ePM COARSE 80% 1323 1,5 m/s 45 150
    CPL-16-25-2 622 395 45 G4 ePM COARSE 85% 2210 2,5 m/s 65 200
    CPL-16-25-4 622 395 95 G4 ePM COARSE 80% 2382 2,7 m/s 53 200
    CPL-18-18-2 445 445 45 G4 ePM COARSE 85% 1785 2,5 m/s 65 200
    CPL-15P-45045098 445 445 95 / 15 plis G4 ePM COARSE 80% 1925 2,7 m/s 53 200
    CPL-20-20-1 495 495 20 G4 ePM COARSE 80% 1323 1,5 m/s 45 150
    CPL-20-20-2 495 495 45 G4 ePM COARSE 85% 2210 2,5 m/s 65 200
    CPL-20-20-4 495 495 95 G4 ePM COARSE 80% 2382 2,7 m/s 53 200
    CPL-20-24-1 592 495 20 G4 ePM COARSE 80% 1588 1,5 m/s 45 150
    CPL-20-24-2 592 495 45 G4 ePM COARSE 85% 2640 2,5 m/s 65 200
    CPL-20-24-4 592 495 95 G4 ePM COARSE 80% 2848 2,7 m/s 53 200
    CPL-20-25-1 625 495 20 G4 ePM COARSE 80% 1673 1,5 m/s 45 150
    CPL-20-25-2 625 495 45 G4 ePM COARSE 85% 2790 2,5 m/s 65 200
    CPL-20-25-4 625 495 95 G4 ePM COARSE 80% 3010 2,7 m/s 53 200
    CPL-24-24-1 592 592 20 G4 ePM COARSE 80% 1893 1,5 m/s 45 150
    CPL-24-24-2 592 592 45 G4 ePM COARSE 85% 3150 2,5 m/s 65 200
    CPL-12P-24-24-4 592 592 95 / 12 plis G4 ePM COARSE 80% 3407 2,7 m/s 53 200



    Description Longueur (mm)  Largeur (mm)  Epaisseur (mm)  Efficacité EN 779:2012  Efficacité ISO 16890 Débit d’air (m³/h) Vitesse de passage de l’air Perte de charge initiale (Pa) Perte de charge finale recommandée (Pa)

    CPL-12-12-1

    		 292 292 20 G4 ePM COARSE 80% 460 1,5 m/s 45 150
    CPL-12-12-2 292 292 45 G4 ePM COARSE 85% 770 2,5 m/s 65 200
    CPL-12-12-4 292 292 95 G4 ePM COARSE 80% 829 2,7 m/s 53 200
    CPL-12P-37037045 368 368 45 / 12 plis G4 ePM COARSE 85% 1220 2,5 m/s 65 200
    CPL-12P-37037095 368 368 95 / 12 plis G4 ePM COARSE 80% 1316 2,7 m/s 53 200
    CPL-12-24-1 592 287 20 G4 ePM COARSE 80% 917 1,5 m/s 45 150
    CPL-12-24-2 592 287 45 G4 ePM COARSE 85% 1530 2,5 m/s 65 200
    CPL-12-24-4 592 287 95 G4 ePM COARSE 80% 1651 2,7 m/s 53 200
    CPL-16-20-1 495 395 20 G4 ePM COARSE 80% 1053 1,5 m/s 45 150
    CPL-16-20-2 492 395 45 G4 ePM COARSE 85% 1760 2,5 m/s 65 200
    CPL-16-20-4 492 395 95 G4 ePM COARSE 80% 1896 2,7 m/s 53 200
    CPL-16-24-1 592 395 20 G4 ePM COARSE 80% 1264 1,5 m/s 45 150
    CPL-16-25-1 622 395 20 G4 ePM COARSE 80% 1323 1,5 m/s 45 150
    CPL-16-25-2 622 395 45 G4 ePM COARSE 85% 2210 2,5 m/s 65 200
    CPL-16-25-4 622 395 95 G4 ePM COARSE 80% 2382 2,7 m/s 53 200
    CPL-18-18-2 445 445 45 G4 ePM COARSE 85% 1785 2,5 m/s 65 200
    CPL-15P-45045098 445 445 95 / 15 plis G4 ePM COARSE 80% 1925 2,7 m/s 53 200
    CPL-20-20-1 495 495 20 G4 ePM COARSE 80% 1323 1,5 m/s 45 150
    CPL-20-20-2 495 495 45 G4 ePM COARSE 85% 2210 2,5 m/s 65 200
    CPL-20-20-4 495 495 95 G4 ePM COARSE 80% 2382 2,7 m/s 53 200
    CPL-20-24-1 592 495 20 G4 ePM COARSE 80% 1588 1,5 m/s 45 150
    CPL-20-24-2 592 495 45 G4 ePM COARSE 85% 2640 2,5 m/s 65 200
    CPL-20-24-4 592 495 95 G4 ePM COARSE 80% 2848 2,7 m/s 53 200
    CPL-20-25-1 625 495 20 G4 ePM COARSE 80% 1673 1,5 m/s 45 150
    CPL-20-25-2 625 495 45 G4 ePM COARSE 85% 2790 2,5 m/s 65 200
    CPL-20-25-4 625 495 95 G4 ePM COARSE 80% 3010 2,7 m/s 53 200
    CPL-24-24-1 592 592 20 G4 ePM COARSE 80% 1893 1,5 m/s 45 150
    CPL-24-24-2 592 592 45 G4 ePM COARSE 85% 3150 2,5 m/s 65 200
    CPL-12P-24-24-4 592 592 95 / 12 plis G4 ePM COARSE 80% 3407 2,7 m/s 53 200
