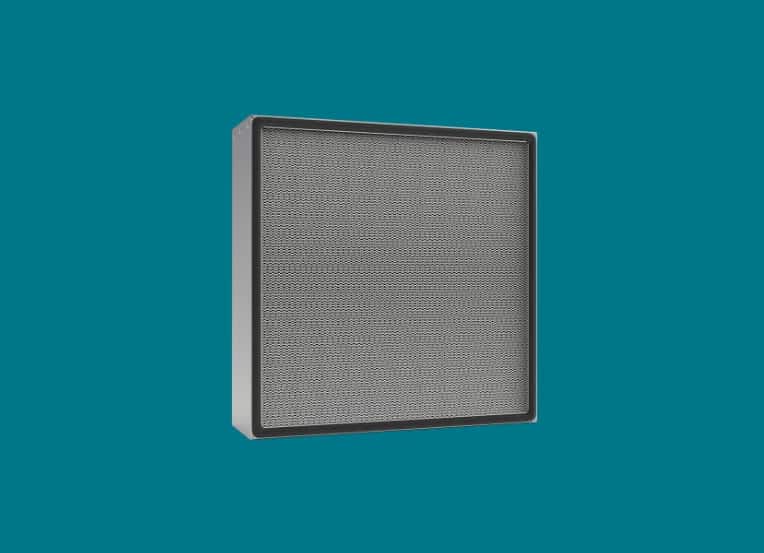

Qu’est-ce qu’un filtre absolu et comment fonctionne-t-il ?

Un filtre absolu désigne un équipement de filtration d’air capable de retenir les particules submicroniques avec une efficacité qui commence à 85 % pour la classe E10 (EPA), puis augmente jusqu’à plus de 99,999995% pour la classe U17 (ULPA).

La norme EN 1822 : référentiel technique des filtres EPA, HEPA et ULPA

La norme européenne EN 1822 établit la classification officielle des filtres à air à haute efficacité. Ce référentiel technique définit trois grandes familles selon leur efficacité de filtration mesurée sur la particule la plus pénétrante (MPPS) comprise entre 0,1 µm et 0,3 µm :

Les filtres EPA (Efficient Particulate Air) comprennent les classes E10 à E12, avec une efficacité globale comprise entre 85% et 99,5%. Ces équipements conviennent aux applications nécessitant une première barrière contre les particules fines sans exigences critiques.

Les filtres HEPA (High Efficiency Particulate Air) regroupent les classes H13 et H14, offrant une efficacité globale de 99,95% à 99,995%. Cette catégorie constitue la référence pour les environnements contrôlés exigeant une très haute qualité d’air.

Les filtres ULPA (Ultra Low Penetration Air) correspondent aux classes U15, U16 et U17, offrant une efficacité globale de 99,9995% à 99,999995%. Ces performances exceptionnelles s’adressent aux applications les plus critiques où aucune contamination particulaire ne peut être tolérée.

Différences entre filtres EPA, HEPA et ULPA

La distinction entre ces catégories repose sur leur capacité à retenir les particules de 0,1 à 0,3 microns, taille correspondant généralement à la pénétration maximale des médias filtrants. Un filtre H13 garantit ainsi qu’au moins 99,95% des particules de cette taille critique sont capturées, tandis qu’un U16 atteint 99,99995% d’efficacité sur cette même granulométrie.

Cette différenciation technique influence directement les domaines d’application : les filtres EPA suffisent souvent pour la protection générale des équipements sensibles, tandis que les HEPA s’imposent dans les salles blanches pharmaceutiques. Les filtres ULPA restent réservés aux environnements ultra-critiques comme la fabrication de semi-conducteurs ou certaines applications nucléaires.

Les filtres absolus combinent plusieurs mécanismes physiques pour capturer efficacement les particules en suspension dans l’air. Cette approche multi-physique explique leurs performances supérieures aux systèmes de filtration conventionnels.

Technologies de filtration mise en œuvre

L’interception directe constitue le premier mécanisme de rétention : les particules suivant les lignes de flux d’air entrent en contact avec les fibres du média filtrant lorsque leur trajectoire passe à proximité immédiate. Ce phénomène s’avère particulièrement efficace pour les particules de taille intermédiaire.

L’impaction inertielle intervient lorsque les particules les plus lourdes ne parviennent pas à suivre les changements de direction du flux d’air autour des fibres. Leur inertie les projette contre le média filtrant, où elles restent piégées. Ce mécanisme prédomine pour les particules supérieures à 1 micron.

La diffusion brownienne permet de capturer les plus petites particules, inférieures à 0,1 micron, qui présentent un mouvement aléatoire prononcé. Ces particules ultrafines dévient de leur trajectoire initiale et finissent par entrer en collision avec les fibres du filtre.

L’attraction électrostatique peut également contribuer à la rétention, particulièrement sur les médias traités ou chargés électriquement, bien que ce mécanisme reste secondaire dans la plupart des filtres absolus.

Les filtres absolus utilisent principalement des médias en microfibres de verre ou en matériaux synthétiques haute performance. Les fibres de verre offrent une excellente résistance thermique et chimique, adaptée aux environnements industriels contraignants. Les matériaux synthétiques, comme le PTFE expansé, présentent des propriétés spécifiques pour certaines applications sensibles à l’hydrolyse ou nécessitant une résistance particulière aux solvants.

La structure plissée du média filtrant maximise la surface de contact avec l’air tout en conservant un encombrement réduit. Cette géométrie optimise le rapport entre efficacité de filtration et pertes de charge, paramètre crucial pour limiter la consommation énergétique des installations.

Les séparateurs en aluminium ou en matériaux composites maintiennent l’espacement régulier entre les plis, garantissant une répartition homogène du flux d’air sur toute la surface filtrante. Cette conception évite les zones de survitesse qui pourraient dégrader l’efficacité de rétention.

Les filtres absolus trouvent leur application dans de nombreux secteurs industriels où la maîtrise de la contamination particulaire conditionne la qualité des produits ou la sécurité des procédés.

Secteurs d’activité concernés

L’industrie pharmaceutique utilise intensivement les filtres HEPA pour protéger les zones de production stériles et éviter toute contamination croisée entre les produits. Les salles blanches de fabrication de médicaments respectent des classifications strictes qui imposent des niveaux de filtration adaptés à chaque étape du procédé.

L’électronique et la microélectronique exigent des environnements ultra-propres pour la fabrication de composants sensibles. Les particules submicroniques peuvent provoquer des défauts irréversibles sur les circuits intégrés, rendant indispensable l’utilisation de filtres ULPA dans les zones les plus critiques.

L’industrie nucléaire déploie des systèmes de filtration absolue pour confiner les contaminants radioactifs et protéger l’environnement. Ces applications nécessitent des filtres capables de résister aux rayonnements tout en maintenant leurs performances de rétention.

L’agroalimentaire fait appel aux filtres absolus dans les zones de conditionnement aseptique et les ateliers de transformation sensibles. La protection contre les contaminants microbiologiques et les particules inertes contribue à garantir la sécurité sanitaire des produits alimentaires.

Types d’installations utilisant la filtration absolue

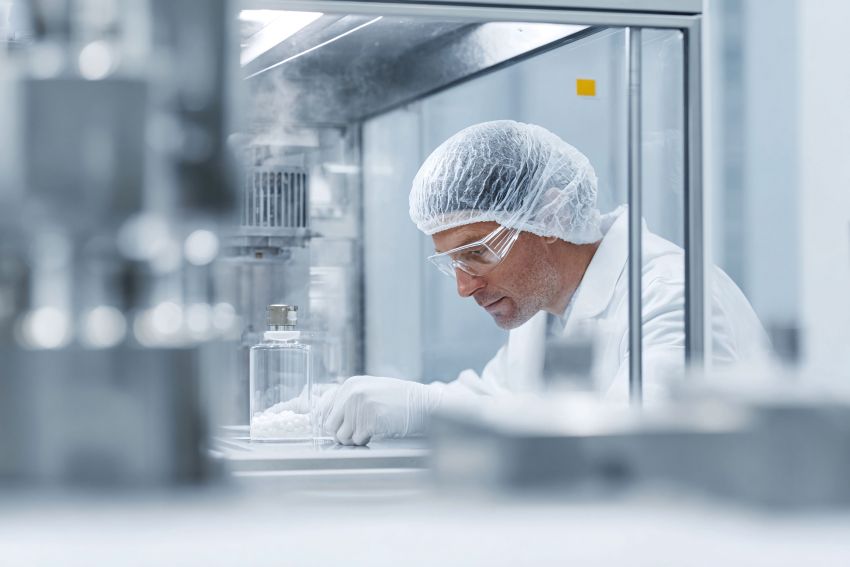

Les systèmes de traitement d’air des salles blanches intègrent généralement plusieurs étages de filtration, les filtres absolus constituant la barrière finale avant diffusion dans les locaux protégés. Cette approche multi-étages optimise la durée de vie des filtres terminaux en éliminant progressivement les différentes classes de contaminants.

Les postes de travail sous flux laminaire utilisent des filtres HEPA pour créer un environnement localement protégé. Ces équipements permettent de traiter des produits sensibles ou de réaliser des opérations critiques sans contaminer l’ensemble de l’atelier.

Les systèmes de recyclage d’air des espaces confinés nécessitent une filtration absolue pour maintenir la qualité atmosphérique requise. Cette configuration s’avère particulièrement adaptée aux environnements où le renouvellement d’air extérieur doit être limité pour des raisons énergétiques ou de sécurité.

Le choix d’un filtre absolu résulte de l’analyse de plusieurs paramètres techniques qui conditionnent ses performances et sa compatibilité avec l’installation existante.

Évaluation des besoins selon le débit d’air

La vitesse de passage à travers le média filtrant influence directement l’efficacité de rétention et la durée de vie du filtre. Les fabricants recommandent généralement des vitesses inférieures à 2,5 m/s pour maintenir les performances nominales des filtres HEPA. Cette donnée dépend du débit nécessaire au process et donc il est important de bien choisir son type de filtre pour faire évoluer la surface (LAMINAIRE, MULTIDIEDRE etc…). Au-delà de cette limite, les phénomènes d’arrachement peuvent dégrader la rétention des particules précédemment capturées. Il faut toujours se référer aux données techniques du fabricant.

Cette approche évite le surdimensionnement coûteux tout en garantissant les performances attendues.

Les variations de débit liées au fonctionnement de l’installation doivent également être prises en compte. Les pointes de charge temporaires ne doivent pas conduire à des vitesses excessives qui compromettraient l’intégrité du média filtrant.

Pertes de charge et consommation énergétique

La perte de charge initiale d’un filtre absolu neuf varie généralement entre 150 et 300 Pa selon sa classe et sa construction. Cette résistance au passage de l’air augmente progressivement avec l’accumulation des particules retenues, jusqu’à atteindre la perte de charge finale justifiant le remplacement.

La surveillance régulière des pertes de charge permet d’optimiser les cycles de remplacement et de détecter d’éventuels dysfonctionnements précoces. Un colmatage anormalement rapide peut révéler un problème de préfiltration ou une contamination particulaire excessive en amont.

L’impact énergétique des filtres absolus doit être évalué sur l’ensemble de leur durée de vie, en intégrant l’évolution des pertes de charge et les coûts de remplacement. Cette analyse globale guide le choix entre différentes technologies et aide à définir la stratégie de maintenance optimale.

Efficacité requise selon l’environnement

La détermination de la classe de filtre appropriée s’appuie sur l’analyse des risques liés à la contamination particulaire dans l’application considérée. Les exigences réglementaires du secteur d’activité constituent généralement le point de départ de cette réflexion.

Les contraintes de procédé peuvent imposer des niveaux de propreté supérieurs aux exigences minimales réglementaires. Dans ce cas, le choix d’une classe de filtre plus performante contribue à sécuriser les rendements de production et à limiter les risques de non-conformité produit.

L’environnement de pollution amont influence également la sélection : un air extérieur fortement chargé en particules peut nécessiter une protection supplémentaire pour préserver la durée de vie des filtres absolus terminaux.

La maintenance préventive des systèmes de filtration absolue conditionne leur efficacité dans le temps et optimise les coûts d’exploitation.

Fréquence de remplacement recommandée

Le remplacement des filtres absolus s’effectue principalement sur la base du suivi des pertes de charge, complété par des contrôles visuels réguliers de l’état du média filtrant. L’atteinte de la perte de charge finale, généralement fixée entre 400 et 600 Pa selon les applications, déclenche l’intervention de remplacement.

La durée de vie théorique varie considérablement selon l’environnement de pollution et l’efficacité de la préfiltration amont. Dans des conditions normales d’utilisation industrielle avec une préfiltration adaptée, les filtres HEPA peuvent fonctionner entre 12 et 24 mois avant remplacement.

La planification des remplacements intègre les contraintes d’exploitation de l’installation, notamment les arrêts de production programmés et la disponibilité des équipes de maintenance. Cette anticipation évite les interventions d’urgence coûteuses et limite les risques de contamination.

Précautions de sécurité lors des interventions

Le remplacement des filtres absolus nécessite des précautions particulières pour éviter la dispersion des contaminants retenus et protéger les intervenants. L’utilisation d’équipements de protection individuelle adaptés s’impose systématiquement, notamment des masques respiratoires haute efficacité.

La procédure de dépose doit minimiser les mouvements brusques susceptibles de décoller les particules accumulées sur le média. L’emballage immédiat des filtres usagés dans des contenants étanches évite la contamination des locaux environnants.

La vérification de l’étanchéité de l’installation après remplacement constitue une étape critique. Les tests d’intégrité par particules d’essai ou par comptage particulaire confirment l’absence de fuites au niveau des joints et la conformité de l’efficacité de filtration.

Les filtres compacts offrent une alternative intéressante pour les applications nécessitant une bonne rétention particulaire sans les exigences critiques des salles blanches. Ces équipements combinent des performances élevées avec un coût d’acquisition et d’exploitation modéré.

Les systèmes de filtration multidièdres permettent de traiter des débits importants avec une surface filtrante optimisée. Cette technologie convient particulièrement aux installations de ventilation industrielle où les contraintes d’encombrement limitent l’utilisation de filtres absolus classiques.

La filtration électrostatique peut complémenter ou remplacer la filtration mécanique dans certaines configurations. Cette approche s’avère efficace sur les particules fines tout en générant des pertes de charge limitées, mais nécessite une maintenance spécifique des électrodes.

Les solutions de filtration laminaire localisées permettent de créer des zones protégées ponctuelles sans traiter l’ensemble du volume d’air de l’atelier. Cette approche optimise les coûts énergétiques tout en garantissant la protection des opérations critiques

Le filtre absolu représente la technologie de référence pour les applications industrielles exigeant une maîtrise rigoureuse de la contamination particulaire. Sa sélection nécessite une analyse précise des besoins techniques, intégrant les contraintes de débit, d’efficacité et de pertes de charge spécifiques à chaque installation.

FISA FILTRATION accompagne ses clients industriels dans le choix et la fourniture de filtres absolus adaptés à leurs applications critiques.

La réussite de votre projet de filtration absolue repose sur une analyse approfondie de vos besoins et le dimensionnement précis des équipements. Nos équipes techniques vous accompagnent dans cette démarche pour garantir la performance et la rentabilité de votre installation.

Besoin d’une solution de filtration absolue sur mesure ? Demandez votre devis personnalisé à nos experts.

Quelle est la différence entre un filtre HEPA et un filtre absolu ?

Le terme « filtre absolu » englobe plusieurs catégories de filtres haute efficacité, dont les filtres HEPA. Les HEPA (classes H13 et H14) constituent la gamme intermédiaire des filtres absolus, avec une efficacité de 99,95% à 99,995%. Les filtres absolus incluent également les EPA (moins performants) et les ULPA (plus performants que les HEPA).

À quelle fréquence faut-il remplacer un filtre absolu ?

La fréquence de remplacement dépend principalement de l’évolution des pertes de charge et de l’environnement de pollution. En conditions industrielles normales avec préfiltration adaptée, un filtre absolu fonctionne généralement entre 12 et 24 mois. Le remplacement s’effectue lorsque la perte de charge finale (400 à 600 Pa selon l’application) est atteinte.

Un filtre absolu peut-il éliminer les virus et bactéries ?

Les filtres absolus HEPA et ULPA retiennent efficacement les particules de la taille des virus et bactéries grâce à leurs performances sur les particules submicroniques. Cependant, ils ne constituent qu’une barrière physique et ne détruisent pas les micro-organismes capturés. Des traitements complémentaires peuvent être nécessaires selon les exigences de décontamination.

Pourquoi les filtres absolus sont-ils si coûteux ?

Le coût élevé des filtres absolus s’explique par la complexité de leur fabrication, les matériaux haute performance utilisés, et les tests individuels d’efficacité réalisés selon la norme EN 1822. Chaque filtre subit des contrôles qualité rigoureux pour garantir ses performances nominales. Cette approche qualitative justifie l’investissement dans les applications critiques.

Peut-on nettoyer un filtre absolu pour prolonger sa durée de vie ?

Les filtres absolus ne sont pas conçus pour être nettoyés ou régénérés. Toute tentative de nettoyage risque d’endommager le média filtrant et de compromettre définitivement l’efficacité de rétention. Le remplacement complet constitue la seule option viable pour maintenir les performances requises et respecter les certifications de qualité.

Comment vérifier qu’un filtre absolu fonctionne correctement ?

La vérification du fonctionnement s’effectue par mesure des pertes de charge et tests d’intégrité. Le suivi régulier des pertes de charge détecte l’évolution du colmatage, tandis que les tests par générateur d’aérosols ou comptage particulaire confirment l’absence de fuites et le maintien de l’efficacité de filtration selon la norme EN 1822.

Les filtres absolus conviennent-ils à toutes les températures ?

Les plages de température de fonctionnement dépendent des matériaux constitutifs du filtre. Les médias en microfibres de verre supportent généralement des températures élevées (jusqu’à 250°C selon les constructions), tandis que les matériaux synthétiques présentent des limites plus restrictives. La sélection doit intégrer les conditions thermiques réelles de l’application.

Quelle est la vitesse de passage d’air recommandée à travers un filtre absolu ?

La vitesse de passage recommandée ne dépasse généralement pas 2,5 m/s pour maintenir l’efficacité nominale des filtres absolus. Au-delà de cette limite, les phénomènes d’arrachement peuvent dégrader les performances de rétention. Le dimensionnement correct de la surface filtrante permet de respecter cette contrainte tout en traitant le débit requis.
